Универсальный бoртовой компьютер Multitronics VC731

О компании Multitronics

Multitronics занимается разработкой и производством автомобильной электроники для автовладельцев и автосервисов с 1987 года. Спектр выпускаемой продукции охватывает не только сектор отечественных автомобилей, но и иномарки. Он включает в себя: маршрутные бортовые компьютеры, парктроники, стробоскопы, тахометры, демонстрационные стенды. Модельный ряд производимых изделий постоянно обновляется.

За время работы компанией наработан обширный опыт в сфере разработки и производства автомобильной электроники, позволяющий удовлетворять самые взыскательные запросы клиентов.

В настоящее время компания является обладателем 4 патентов на изобретения, 15 патентов на полезную модель и 12 патентов на промышленный образец, что свидетельствует о лидирующих позициях компании в своей сфере деятельности.

Прямые поставки оригинальной продукции ведущих заводов-изготовителей электронных компонентов гарантируют высокое качество товаров и позволяют обеспечить самый широкий ассортимент и оптимальные цены. Гарантией высочайшего качества продукции Multitronics являются сертификаты соответствия действующим российским стандартам.

Успешная деятельность компании стала возможным благодаря продуманной стратегии работы на рынке, слаженной и профессиональной работе дизайнерской, производственной, коммерческой службы, службы маркетинга, службы управления персоналом. Высокий профессионализм сотрудников ООО "МУЛЬТИТРОНИКС" позволили компании завоевать доверие своих покупателей и партнеров.

Основные особенности диагностического компьютера Multitronics VC731:

1. Цветной дисплей.
   Цветной TFT дисплей 2.4" разрешением 320х240 и рабочей температурой от -20 градусов. Цветовое оформление дисплеев может быть настроено пользователем индивидуально (по RGB каналам). Четыре предустановленные цветовые схемы с быстрым переключением.

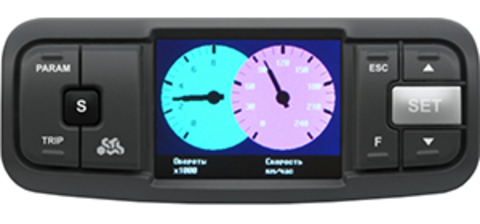

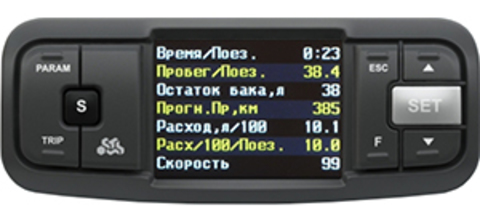

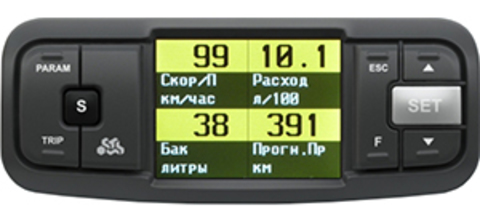

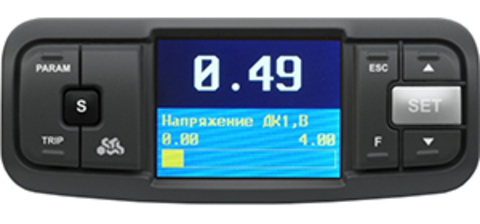

2. Мультидисплеи.
   До 35 дисплеев х 1 параметр, 6 настраиваемых дисплея х 4 параметра, 4 настраиваемых дисплея х 7 параметров, 3 настраиваемых дисплея х 9 параметров, 8 графических настраиваемых дисплеев х 2 (или 1) параметр, 8 стрелочных настраиваемых дисплея х 2 параметра, 7 дисплеев средних параметров х 7 параметров, 2 дисплея парктроника, 4 горячих меню х 10 функций.
3. 32-разрядный процессор.
   Мощный 32-разрядный процессор обеспечивает большую точность и скорость работы.

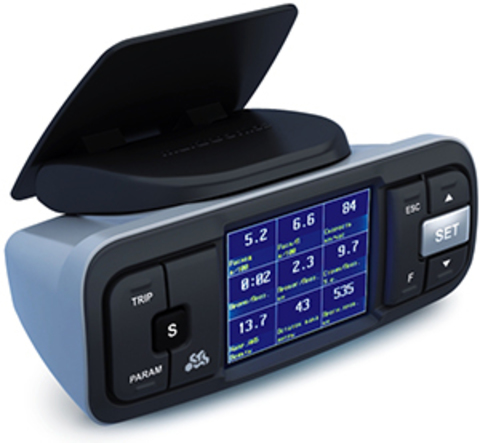

4. Универсальное крепление.
   Бортовой компьютер устанавливается на парприз ("торпедо") и обеспечивает защиту от прямого попадания солненых лучей на дисплей с помощью противосолнечного козырька.
5. Поддержка протоколов.
   Бортовой компьютер поддерживает самое большое количество универсальных и оригинальных протоколов диагностики автомобилей. Это позволяет установить его практически на любой автомобиль. Даже если протокол диагностики автомобиля не поддерживается, всегда можно подключиться к датчику скорости и форсунке и задействовать большинство функций.
6. Легкая установка.
   Возможность подключения бортового компьютера только к колодке диагностики автомобиля (для большинства автомобилей).
7. Подключение до 2-х парковочных радаров.
   Бортовой компьютер позволяет произвести подключение до 2-х парковочных радаров Multitronics одновременно (спереди и сзади) (рекомендуется Multitronics PU-4TC).
8. Встроенный голосовой синтезатор.
   Голосовое сопровождение режимов, всех параметров, проговаривание их числовых значений, 21 голосовое предупреждение об авариях и выходах за пределы установок.
9. Проговаривание неисправности сразу при ее возникновении.
   При возникновении ошибки в ЭБУ автомобиля бортовой компьютер не только предупредит о факте ее возникновения, но и проговорит код ошибки и ее расшифровку. Таким образом водитель сразу же будет знать, стоит ли устранять причину ошибки немедленно или можно продолжить движение.
10. Полностью новый программный интерфейс.
11. “Горячие меню” (быстрый вызов "Любимых функций").
    “Горячие меню” позволяют осуществить быстрый доступ к функциям, расположенным в “Дисплее установок”. Пользователь может по своему усмотрению настроить состав “Горячих меню” (до 10 функций каждое) и нажатием всего одной кнопки вызывать список функций и настроек, находящихся в различных местах “Дисплея установок”. Существует четыре независимых “Горячих меню” для дисплеев Параметры, Средние, Таксометр и Парковка.
12. Журналы поездок и заправок.
    Журналы средних параметров на 20 поездок и 20 заправок.

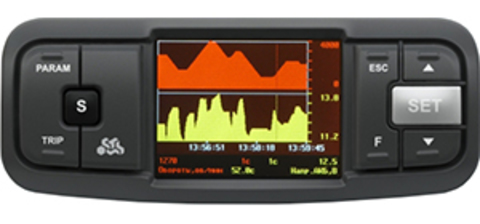

13. “Обратный отсчет”.
    На экране компьютера возможно одновременное отображение до двух графиков мгновенных параметров. С помощью функции “Обратный отсчет” можно перемещаться по графикам (по оси времени, 259 отсчетов) и определять численные значения параметров в “прошлом времени”, а также сравнивать их между собой.
14. “Контроль качества топлива”.
    С высокой точностью отслеживается изменение расхода топлива или длительности впрыска. При изменении выводится предупреждение и числовое значение ухудшения / улучшения качества топлива (в процентах к эталону).
15. “Эконометр”.
    Позволяет устанавливать значение пробега на остатке топлива в баке и контролировать стиль поездки (расход топлива). На основании установленного пробега, средней скорости и расчетного расхода топлива, эконометр указывает время прибытия и отклонение от установленного пробега.
16. “Габариты”.
    Бортовой компьютер предупредит как о невключенном ближнем свете при начале поездки, так и о невыключенных габаритах после окончания поездки.
17. Обновление через интернет.
    Бортовой компьютер поддерживает самостоятельное обновление программного обеспечения с помощью встроенного разъема mini-USB с возможностью запоминания и переноса настроек в новые версии.
18. Сохранение файла конфигурации на ПК.
    Все настройки бортового компьютера могут быть сохранены в файл на ПК пользователя - это позволяет обмениваться конфигурационными файлами между пользователями идентичных автомобилей. Сделав все необходимые калибровки на одном автомобиле (калибровку расхода топлива, скорости, бака), готовый файл конфигурации можно передать другим пользователям аналогичных машин.

Функциональные возможности бортового компьютера Multitronics VC731:

Параметры:

1. Давление во впускном коллекторе.
2. Длительность впрыска.
3. Коррекция левая, коррекция правая.
4. Массовый расход воздуха (MAF).
5. Напряжение бортовой сети.
6. Напряжение датчика давления кондиционера.
7. Напряжение датчика кислорода (ДК1, ДК2).
8. Лямбда.
9. Напряжение датчика массового расхода воздуха (VAF).
10. Обороты двигателя.
11. Остаток топлива в баке.
12. Положение дроссельной заслонки (дроссель, дроссель2).
13. Положение шагового двигателя.
14. Электромагнитный клапан.
15. Поправка угла опережения зажигания.
16. Прогноз пробега на остатке топлива.
17. Расход в час.
18. Расход на 100 км.
19. Расчетная нагрузка на двигатель.
20. Скорость.
21. Текущее время.
22. Температура воздуха.
23. Температура воздуха во впускном коллекторе.
24. Температура охлаждающей жидкости двигателя.
25. Угол опережения зажигания.

Параметры "Средние за поездку":

1. Время в поездке.
2. Пробег за поездку.
3. Израсходованное топливо за поездку.
4. Средняя скорость за поездку.
5. Средний расход на 100 км за поездку.
6. Средний расход в час за поездку.
7. Стоимость поездки.

Параметры "Средние с момента сброса":

1. Время с момента сброса.
2. Пробег с момента сброса.
3. Израсходованное топливо с момента сброса.
4. Средняя скорость с момента сброса.
5. Средний расход на 100 км с момента сброса.
6. Средний расход в час с момента сброса.
7. Стоимость с момента сброса.

Параметры "Средние общие" (с момента установки МК):

1. Общее время.
2. Общий пробег.
3. Израсходованное топливо всего.
4. Средняя скорость общая.
5. Средний расход на 100 км общий.
6. Средний расход в час общий.
7. Общая стоимость поездок.

Параметры "Средние в пробках":

1. Время в пробках.
2. Пробег в пробках.
3. Израсходованное топливо в пробках.
4. Средняя скорость в пробках.
5. Средний расход на 100 км в пробках.
6. Средний расход в час в пробках.
7. Стоимость в пробках.

Параметры "Средние не в пробках":

1. Время не в пробках.
2. Пробег не в пробках.
3. Израсходованное топливо не в пробках.
4. Средняя скорость не в пробках.
5. Средний расход на 100 км не в пробках.
6. Средний расход в час не в пробках.
7. Стоимость не в пробках.

Параметры "Средние от заправки до заправки":

1. Время до заправки.
2. Пробег до заправки.
3. Израсходованное топливо до заправки.
4. Средняя скорость до заправки.
5. Средний расход на 100 км до заправки.
6. Средний расход в час до заправки.
7. Стоимость до заправки.

Параметры "Таксометр":

1. Стоимость 1 км.
2. Стоимость 1 мин.
3. Стоимость подачи.
4. Пробег.
5. Время.
6. Стоимость поездки.

Параметры "Дисплей техобслуживания":

1. Чтение ошибок ECU.
2. Сброс ошибок ECU.
3. Чтение и сброс кодов ошибок дополнительных систем ВАЗ, ГАЗ (АПС, САУО, САУКУ, СНПБ, ЭМУР, электропакет, ABS).
4. Замена воздушного фильтра.
5. Замена масла в КПП.
6. ТО форсунки.
7. Замена ремня ГРМ.
8. Замена охлаждающей жидкости.
9. Замена масла в дигателе.
10. Замена свечей.
11. Дата ТО.
12. Оплата ОСАГО.
13. Минимальное напряжение АКБ.
14. Минимальная температура воздуха за сутки.
15. Максимальная температура воздуха за сутки.
16. Среднее напряжение АКБ.
17. Инфо производителя.
18. Демонстрационный режим.
19. Режим СТО.

Параметры "Установки - Управление":

1. Включение / отключение виртуального замка зажигания.
2. Заправка до полного бака.
3. Заправлено.
4. Теперь в баке.
5. Принудительное включение вентилятора.
6. Включение эконометра.
7. Качество топлива по времени впрыска.
8. Качество топлива по мгновенному расходу.
9. Сброс ЭБУ.
10. Сушка свечей.
11. Поправка УОЗ.

Параметры "Установки - Поправка":

1. Поправка скорости.
2. Поправка расхода топлива.
3. Эталонный пробег.
4. Эталонный расход топлива.
5. Поправка температуры воздуха.
6. Поправка напряжения АКБ.
7. Начальный пробег.
8. Полярность форсунки.
9. Корректировка тахометра.
10. Линейная калибровка бака.
11. Сброс калибровки по 7 точкам.
12. Тарировка бака.

Параметры "Установки - Источники":

1. Источник включения замка зажигания.
2. Чувствительность виртуального замка зажигания.
3. Ручной или автоматический выбор протокола.
4. Тип / подтип протокола.
5. Способ расчета остатка топлива в баке.
6. Объем полного бака.
7. Метод калибровки бака.
8. Источник показаний скорости.
9. Источник показаний оборотов.
10. Источник показаний расхода топлива.
11. Способ расчета прогноза пробега на остатке топлива.
12. Средний расход на 100 км, введенный вручную.

Параметры "Установки - Границы":

1. Граница превышения температуры двигателя.
2. Граница превышения оборотов.
3. Граница превышения скорости.
4. Граница скорости для расчета «Пробки» / «Не в пробках».
5. Граница низкого уровня топлива.
6. Граница низкого напряжения АКБ.
7. Граница высокого напряжения АКБ.
8. Температура включения вентилятора охлаждения двигателя.
9. Канал включения вентилятора охлаждения двигателя.
10. Граница превышения впрыска / расхода топлива на ХХ.
11. Граница прогрева двигателя.
12. Граница скорости для замера времени разгона.
13. Граница скорости для замера времени торможения.

Параметры "Установки - Время":

1. Установка даты.
2. Установка времени.
3. Поправка хода часов.
4. Время включения будильника.
5. Активация будильника.

Параметры "Установки - Дисплеи":

1. Выбор цветовой схемы.
2. Сохранение цветовой схемы пользователя.
3. Настройка цветовой палитры дисплея.
4. Скорость вывода параметров на дисплей.
5. Настройка яркости при выключенных габаритах.
6. Настройка яркости при включенных габаритах.
7. Настройка цифровых дисплеев.
8. Настройка графиков.
9. Настройка стрелочных дисплеев.
10. Отключение заставки при включении МК.

Параметры "Установки - Озвучивание сообщений":

1. Журнал предупреждений.
2. Уровень громкости.
3. Отключение голосового сопровождения.
4. Настройка приветствия «Здравствуйте».
5. Период автоповтора.
6. Оповещение о повышенном напряжении.
7. Оповещение о пониженном напряжении.
8. Оповещение о превышении скорости.
9. Прореживание оповещений о превышении скорости.
10. Оповещение о превышении оборотов двигателя.
11. Оповещение о низком остатке топлива в баке.
12. Предупреждение о возможности образования гололеда.
13. Оповещение о необходимости выполнения ТО.
14. Оповещение о разгоне до установленной скорости.
15. Оповещение о торможении с установленной скорости.
16. Оповещение в режиме “Эконометр”.
17. Период озвучивания в режиме “Эконометр”.
18. Оповещение о невыключенных габаритах.
19. Оповещение о невключенном ближнем свете.
20. Оповещение при заправке бака до полного.
21. Оповещение в режиме “Контроль качества топлива”.
22. Оповещение при возникновении ошибки ECU.
23. Оповещение о перегреве двигателя.
24. Оповещение о прогреве двигателя.

Параметры "Установки - Средние":

1. Сброс данных за поездку.
2. Сброс данных в «Дисплее Средние / Сброс1».
3. Сброс данных в «Дисплее Средние / Сброс2» (Заправка).
4. Сброс данных в «Дисплее Средние / В пробках».
5. Сброс данных в «Дисплее Средние / Не в пробках».
6. Стоимость 1 часа поездки.
7. Стоимость 1 мин поездки.
8. Стоимость 1 литра топлива.
9. Период сброса данных в «Дисплее Средние/Сброс1».
10. Период сброса данных в «Дисплее Средние/Сброс2»(Заправка).
11. Время непрерывания поедки.
12. Вывод параметров «За поездку» при остановке двигателя.
13. Автоматическая запись журнала поездок.
14. Журнал поездок.
15. Журнал заправок.

Параметры "Установки - Таксометр":

1. Включение / выключение таксометра.
2. Переключение тарифов день / ночь.
3. Переключение номера тарифа.
4. Общая стоимость всех поездок.
5. Тип начала расчета: подача или минималка.
6. Стоимость подачи.
7. Стоимость минималки.
8. Стоимость 1 мин в тарифе “День”.
9. Стоимость 1 км в тарифе “День”.
10. Стоимость 1 мин в тарифе “Ночь”.
11. Стоимость 1 км в тарифе “Ночь”.
12. Доплата за скорость 1 мин (режим “Шеф, гони”).
13. Доплата за скорость 1 км (режим “Шеф, гони”).
14. Порог скорости для включения режима “Шеф, гони”.

Параметры "Установки - Парковка":

1. Кратковременное отключение парктроника.
2. Тип парктроника.
3. Включение / отключение парктроника.
4. Настройка чувствительности.
5. Настройка быстродействия.
6. Критическое расстояние предупреждения.
7. Тип озвучивания (голос / зуммер / без звука).
8. Порог скорости для функции “Антиподкат”.
9. Порог расстояния для функции “Антиподкат”.
10. Расстояние для предварительного предупреждения.
11. Расстояние для работы функции “Фаркоп”.
12. Удержание парктроника во включенном состоянии.

Параметры "Установки - Парковка вперед":

1. Включение / отключение парктроника.
2. Режим работы парктроника.
3. Настройка чувствительности.
4. Настройка быстродействия.
5. Критическое расстояние предупреждения.
6. Порог скорости для включения парктроника.
7. Порог расстояния для включения парктроника.
8. Программирование парктроника.

Параметры "Установки - Очистка горячих списков":

1. Очистка “Горячее меню Параметры”.
2. Очистка “Горячее меню Средние”.
3. Очистка “Горячее меню Таксометр”.
4. Очистка “Горячее меню Парковка”.

Параметры "Дополнительные возможности":

1. Автоматическая регулировка яркости дисплея день / ночь.
2. Сброс адаптаций ЭБУ - для протоколов Subaru и Рено.
3. Формирование списков «Горячих меню».
4. Возможность самостоятельного обновления ПО.
5. Сохранение настроек при обновлении ПО.
6. Встроенный разъем mini-USB.
7. Энергонезависимая память.

Протоколы подключения

Протоколы OBD-2 / EOBD

ISO 9141 / ISO 14230
SAE J1850VPW
ISO 15765-4 CAN
SAE J1939 (в частности Газель с дизельным двигателем Cummins ISF2.8s3129T)

Оригинальные протоколы зарубежных автомобилей

VAG 1...14, CE - Audi, Seat, Skoda, Volkswagen в основном с 1990 г.в.
Tiggo - Chery Tiggo, GreatWall Hover, BYD F3 и др. до 2008 г.в.
Авео 1, 2 - Chevrolet (Aveo, Lacetti, Rezzo, Lanos), Daewoo Nexia (после 2008 г.в.) - ЭБУ HV240, MR140, Sirius-D4, Sirius-D42
ДЭУ 1...3 - Daewoo (Lanos, Nexia, Nubira, Leganza) до 2008 г.в. - ЭБУ IEFI-6, ITMS-6F, IEFI-S
Daihat - Daihatsu после 2000 г.в.
GreatWall - GreatWall Safe, Deer и др. до 2008 г.в. - ЭБУ Bosch
Honda - Honda до 2001 года выпуска
Mitsu 1...5 - Mitsubishi с 12- и 16-контактными колодками диагностики
Consult1, Consult1D - Nissan до 2000 г.в., протокол «Consult-1»
Nissan - Nissan после 2000 года с 16-контактной колодкой диагностики
Opel 1...8 - Opel 1997...2003 г.в.
Рено - Renault Logan, Symbol, Kangoo - ЭБУ Siemens EMS3132
Sonata - - Hyundai Sonata V (EF new) с двигателями "BETA"
SsYong бен - SsangYong Rexton 2.8 (бензин)
SsYong диз1 - SsangYong Actyon 2.0 (дизель), Kyron 2.0 (дизель), Rexton 2.7 (дизель XDI)
SsYong диз2 - SsangYong Rexton 2.7 (дизель XVT)
Subaru - Subaru 1999...2005 г.в.
Suzuki - Suzuki Escudo, Vitara
TOBD1 - Toyota до 1998 г.в.
Toyota - Toyota 1998...2003 г.в.
CAN Toyota - Toyota 2004... г.в.
Микас 10.3 - Daewoo Sens, Zaz Chance (ЭБУ Микас 7.6; Микас 10.3)

Отечественные автомобили

ВАЗ:
"Январь" - Январь 5.1; Bosch 1.5.4 (N); VS 5.1 Ителма; Январь 7.2 (+)
"Бош М7.0" - Bosch MP7.0
"Бош М7.9.7" - Bosch М7.9.7 (+); М73
"М74" - Итэлма М74; Bosch ME17.9.7; Итэлма М75
"M74CAN" - М74 CAN
ГАЗ, УАЗ
"Микас" - Микас 5.4, 7.1, 7.2; СОАТЭ 301, 302, 309; Ителма VS5.6
"Микас 11" - Микас 11; Ителма VS8
"Микас 11Е3" - Микас 11ET; Микас 11CR
"Микас 10.3" - Микас 10.3; Микас 12.3
"UAZ 1797" - Bosch ME 17.9.7, Bosch ME 17.9.71
"EDC16 IVECO" - Bosch EDC16C39 (дизельный двигатель Iveco F1A 2.3)
"EDC16 ЗМЗ"- Bosch EDC16C39-6.H1 (дизельный двигатель ЗМЗ-51432)
"М12" - Микас 12 Э9867.3763 001-01 (с двухтопливной системой питания)
"Крайслер" - "Daimler Chrysler" DCC 2.4L DOHC Motorola
"J1939" - Газель с дизельным двигателем Cummins ISF2.8s3129T
ИЖ
"Микас 7.6" - Микас 7.6; Микас 10.3

Дополнительные системы ВАЗ

АПС-6 - иммобилайзер АПС-6, АПС-6.1, АПС-6.1 (комплектация "Люкс")
САУО - система автоматического управления отопителем
САУКУ - система автоматического управления климатической установкой
Visteon - климатическая установка Visteon
ЭМУР - электромеханический усилитель руля (Калуга, Махачкала, Mando)
СНПБ - система надувных подушек безопасности
СНПБ Ш-Н - система надувных подушек безопасности "Chevrolet-NIVA"
Takata - подушки безопасности "Lada Granta"
Электропакет - блок управления электропакетом "Приора", "Норма", "Люкс", "Гранта"
МДВ - модуль двери водителя "Калина Люкс"
БУСО - блок управления стеклоочистителем
ABS 8 / 9 - антиблокировочная система Bosch ABS 8 / 9
Bosch ABS/ESP9 - система стабилизации Bosch ABS/ESP9
АКПП Jatco AY-K3 - автоматическая коробка передач "Lada-Granta"

Дополнительные системы ГАЗ

ABS 5.3 - антиблокировочная система Bosch ABS 5.3

Дополнительные системы УАЗ

ABS 8 / 9 - антиблокировочная система Bosch ABS 8 / 9
Электропакет БУЭП 3163-6512020
Пульт климатической установки
AWD Dymos - раздаточная коробка Dymos с электронным управлением

Важно! для диагностики AWD "Dymos" необходимо выключить зажигание автомобиля, перейти в "Дисплей ТО - Ошибки/Диагностика - Доп. системы", выбрать строку "UAZ AWD Dymos(2)", нажать "SET" и незамедлительно включить зажигание автомобиля.

Универсальный режим

Любой автомобиль, оснащенный электронной системой впрыска топлива и электронным датчиком скорости.

Подключение осуществляется непосредственно к датчику скорости и форсунке автомобиля. Подключение к ЭБУ не осуществляется (не производится чтение диагностических параметров, а также чтение и сброс кодов ошибок).

Невозможно подключение в универсальном режиме при следующих условиях:

• Машины с ситемами впрыска топлива K-Jtronic и KE-Jtronic (механический впрыск).
• Индуктивный датчик скорости.
• Дизельный двигатель.
• Карбюраторный двигатель.

Корректная работа с непосредственным впрыском топлива (GDI) в универсальном режиме не гарантируется.
