Универсальный бoртовой компьютер Multitronics SL-50V

О компании Multitronics

Multitronics занимается разработкой и производством автомобильной электроники для автовладельцев и автосервисов с 1987 года. Спектр выпускаемой продукции охватывает не только сектор отечественных автомобилей, но и иномарки. Он включает в себя: маршрутные бортовые компьютеры, парктроники, стробоскопы, тахометры, демонстрационные стенды. Модельный ряд производимых изделий постоянно обновляется.

За время работы компанией наработан обширный опыт в сфере разработки и производства автомобильной электроники, позволяющий удовлетворять самые взыскательные запросы клиентов.

В настоящее время компания является обладателем 4 патентов на изобретения, 15 патентов на полезную модель и 12 патентов на промышленный образец, что свидетельствует о лидирующих позициях компании в своей сфере деятельности.

Прямые поставки оригинальной продукции ведущих заводов-изготовителей электронных компонентов гарантируют высокое качество товаров и позволяют обеспечить самый широкий ассортимент и оптимальные цены. Гарантией высочайшего качества продукции Multitronics являются сертификаты соответствия действующим российским стандартам.

Успешная деятельность компании стала возможным благодаря продуманной стратегии работы на рынке, слаженной и профессиональной работе дизайнерской, производственной, коммерческой службы, службы маркетинга, службы управления персоналом. Высокий профессионализм сотрудников ООО "МУЛЬТИТРОНИКС" позволили компании завоевать доверие своих покупателей и партнеров.

Графический маршрутный бортовой компьютер SL-50V предназначен для установки на инжекторные автомобили (в т.ч. иномарки) в полноценное 1DIN-место (размер автомагнитолы с рамкой).

Работа прибора возможна как с ЭБУ (список поддерживаемых ЭБУ представлен ниже), так и непосредственно с датчиком скорости и форсункой, при этом работа с ЭБУ расширяет функциональность бортового компьютера.

Multitronics SL-50V не имеет встроенного голосового синтезатора, в отличие от SE-50V, озвучивание осуществляется через встроенный зуммер.

Размеры прибора посадочные (ширина х высота): 181 мм х 53 мм.

Размеры прибора внешние (ширина х высота): 187 мм х 58 мм.

Легкое подключение бoртового компьютера!
Маршрутный бортовой компьютер Multitronics SL-50V может подключаться к машине только с помощью колодки диагностики OBD-2 (идет в комплекте с прибором). При этом будет доступно большинство параметров.

Работа на дизельных машинах!
БК Multitronics SL-50V может работать на дизельной машине, поддерживающей протокол диагностики OBD-2 ISO 9141 / ISO 14230. На сайте доступен список протестированных машин - список не окончательный и пополняется по мере поступления информации. Отсутствие машины в списке не означает, что она не поддерживается.

Журнал поездок!
Возможно сохранение средних параметров 20 поездок за произвольный промежуток времени. Данные последней поездки сохраняются автоматически. Возможен так же режим автоматического сохранения всех поездок.

Продолжение поездки!
Можно настроить бортовой компьютер Multitronics SL-50V таким образом, чтобы при включении зажигания данные о текущей поездке продолжались. Эта функция удобна, когда приходится делать небольшую остановку в пути, но данные не должны прерываться.

Контроль за качеством топлива!
Маршрутный бортовой компьютер Multitronics SL-50V позволяет следить за качеством заправляемого топлива (с разрешением 0,1%) и состоянием систем впрыска. Пользователь сохраняет данные о работе двигателя в памяти прибора (создает эталон работы двигателя), а затем в процессе работы МК сравнивает текущие параметры с эталоном и показывает отклонение (в хорошую или плохую стороны), а также в зависимости от настроек может выдать предупреждение.

Журнал предупреждений!
Даже если вы пропустили какое-то предупреждение бортового компьютера или отключили его, оно сохраняется в памяти и возможно просмотреть список предупреждений для анализа аварийных ситуаций и событий.

Подключение двух парктроников Multitronics!
Для безопасной парковки автомобиля к МК Multitronics SL-50V можно подключить до двух парктроников Multitronics (версии 3.0), что позволит защитить переднюю и заднюю зоны машины. Подключив парктроники Multitronics, вы получите многофункциональную систему без "размножения" дополнительных модулей в салоне автомобиля.

Конструкция бoртового компьютера Multitronics SL-50V:

1. Возможность подключения МК только колодкой диагностики - легкая установка.
2. Возможность подключения датчика скорости и форсунки.
3. Большой (диагональ 80 мм) графический ЖК дисплей с RGB подсветкой (24 цвета на выбор).

Диагностика и предупреждения бoртового компьютера Multitronics SL-50V:

1. Поддержка большого числа оригинальных протоколов иномарок!
2. Чтение и сброс кодов ошибок (при работе с ЭБУ).

Функциональность маршрутного бoртового компьютера Multitronics SL-50V:

1. Новый мощный 16-разрядный процессор.
2. Более 200 функций.

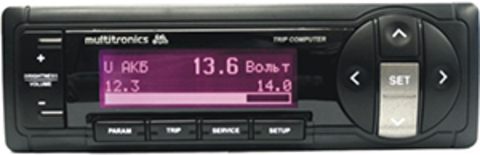

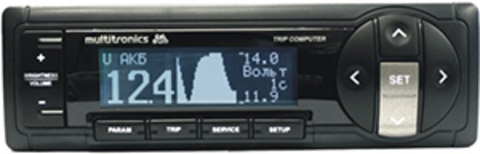

3. Просмотр мгновенных параметров в цифровом/линейном/графическом виде.
4. 6 параметров на дисплее одновременно (мультидисплей).
5. 3 программируемых мультидисплея пользователя.
6. Смена 6-и параметров одним касанием.

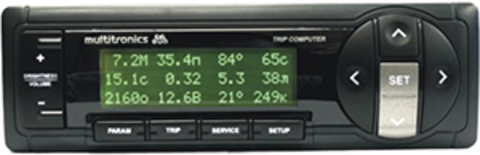

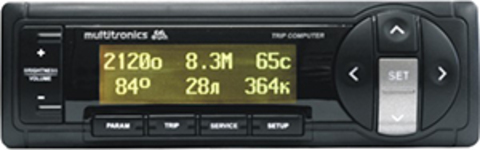

7. 6 или 12 параметров на экране одновременно.
8. Журнал поездок.
9. Самописец с функцией "Обратный отсчет".
10. Контроль за качеством топлива (разрешение 0,1%).
11. Режим СТО.
12. Автоматический расчет поправочных коэффициентов по скорости и расходу топлива.
13. Расчет времени до ТО - километры / время.
14. Возможность подключения двух парктроников Multitronics (версия 3) - вперед и назад.
15. Возможность самостоятельного обновления ПО через интернет.

Поддерживаемые типы ЭБУ Multitronics SL-50V:

В универсальном режиме маршрутный бортовой компьютер Multitronics SL-50V работает со всеми инжекторными автомобилями (ограничения см. внизу страницы).

Маршрутный бортовой компьютер поддерживает большое число оригинальных протоколов иномарок. Отличия работы по оригинальному протоколу от работы по протоколу OBD-2:

1. Легкое подключение - все параметры считываются с линии диагностики автомобиля.
2. Отсуствие дополнительных подключений - часто по оригинальному протоколу возможно считывать остаток топлива в баке, что позволяет отказаться от подключения дополнительных проводов.
3. Скорость работы - как правило скорость работы по оригинальному протоколу выше, чем по протоколу OBD-2.
4. Работа с большим количеством автомобилей - как правило по оригинальному протоколу диагностики работают все автомобили данного производителя, в то время как на машинах одной и той же марки протоколы OBD-2 могут быть различными либо вообще отсутствовать.
5. Работа с машинами, не поддерживающими OBD-2 - многие производители отключают поддержку протокола OBD-2 в машинах для определенных рынков сбыта. В этом случае работа универсальных приборов становится невозможна, в то время как по оригинальному протоколу машины продолжают работать. Пример - автомобили Nissan для рынка России.
6. Расширенная диагностика - оригинальный протокол позволяет диагностировать большее количество неисправностей по сравнению с протоколом OBD-2.

Если автомобиль работает по протоколу OBD-2 и одновременно есть его поддержка по оригинальному протоколу диагностики, то предпочтительно выбрать оригинальный протокол.

Маршрутный бортовой компьютер Multitronics SL-50V может функционировать в трех различных режимах работы.

Универсальный режим.

В универсальном режиме работы МК использует подключения к датчику скорости и к любой из форсунок инжекторной а/м. На основании этих сигналов и анализируя сигнал на замке зажигания а/м, а также измеряя сигнал с собственного датчика температуры и величину напряжения питания, прибор рассчитывает ряд дополнительных путевых и сервисных параметров, которые затем индицируются на дисплее прибора.
Для расчета параметров в Универсальном режиме работы МК не пользуется обменом по К-линии диагностики. Использование универсального режима рекомендуется в том случае, если МК не поддерживает работу по К-линии с ЭБУ Вашей а/м.
В Универсальном режиме работы доступно наименьшее количество параметров. Поэтому в универсальном режиме количество дисплеев мгновенных параметров "PARAM" - 2 шт., в отличие от режимов работы по К-Линии, где таких дисплеев - 3 шт.

Непосредственная поддержка протокола диагностики автомобиля.

В этом режиме пользователь должен использовать режим автоматического определения ЭБУ либо вручную правильно указать тип ЭБУ, с которым должен работать прибор по К - линии. В соответствии с выбранным пользователем типом ЭБУ, МК организует обмен по К-линии диагностики. При периодическом обмене МК запрашивает у ЭБУ ряд параметров, которые после соответствующей обработки выводятся на дисплей прибора.

Используя протокол обмена по К-линии диагностики, функциональные возможности МК существенно расширяются. Пользователь в дополнение к функциям, доступным в Универсальном режиме, получает возможность контроля таких параметров, как: температура двигателя, положение дроссельной заслонки, массовый расход воздуха и др., а также получает возможность производить сушку свечей зажигания, корректировать температуру включения вентилятора охлаждения двигателя и т.д. Использование К-линии дает возможность считывания, расшифровки и сброса кодов ошибок.

Измерение напряжения и внешней температуры в режиме работы с К-линией диагностики производится аналогично Универсальному режиму самим МК (эти параметры не считываются с К-линии).

Пользователь имеет возможность самостоятельно выбирать параметры, выводимые на три различных дисплея "PARAM" (ДИСПЛЕИ ПОЛЬЗОВАТЕЛЯ 1,2,3). Вид Дисплеев Средних параметров, Техобслуживания и Дисплеев Установок изменяться пользователем не могут.

Работа с автомобилями, поддерживающими протокол OBD-2 ISO 9141 / ISO 14230

Многие автомобили и грузовики малой грузоподъемности, произведенные для продажи в Соединенных Штатах после 1996 (2001 для Европы) совместимы с протоколом OBD-II. О поддержке этого протокола смотрите в разделе диагностики руководства на Ваш а/м.

Диагностический разъем обычно расположен в пределах 1 метра от рулевой колонки, для доступа к нему обычно не требуется разборки панелей или демонтажа оборудования.
