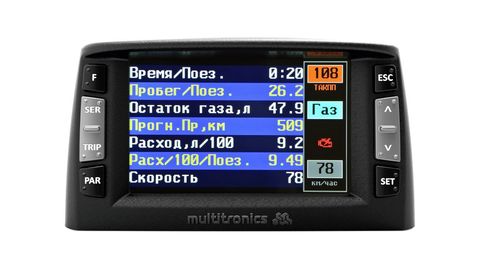

Универсальный бoртовой компьютер Multitronics C-900

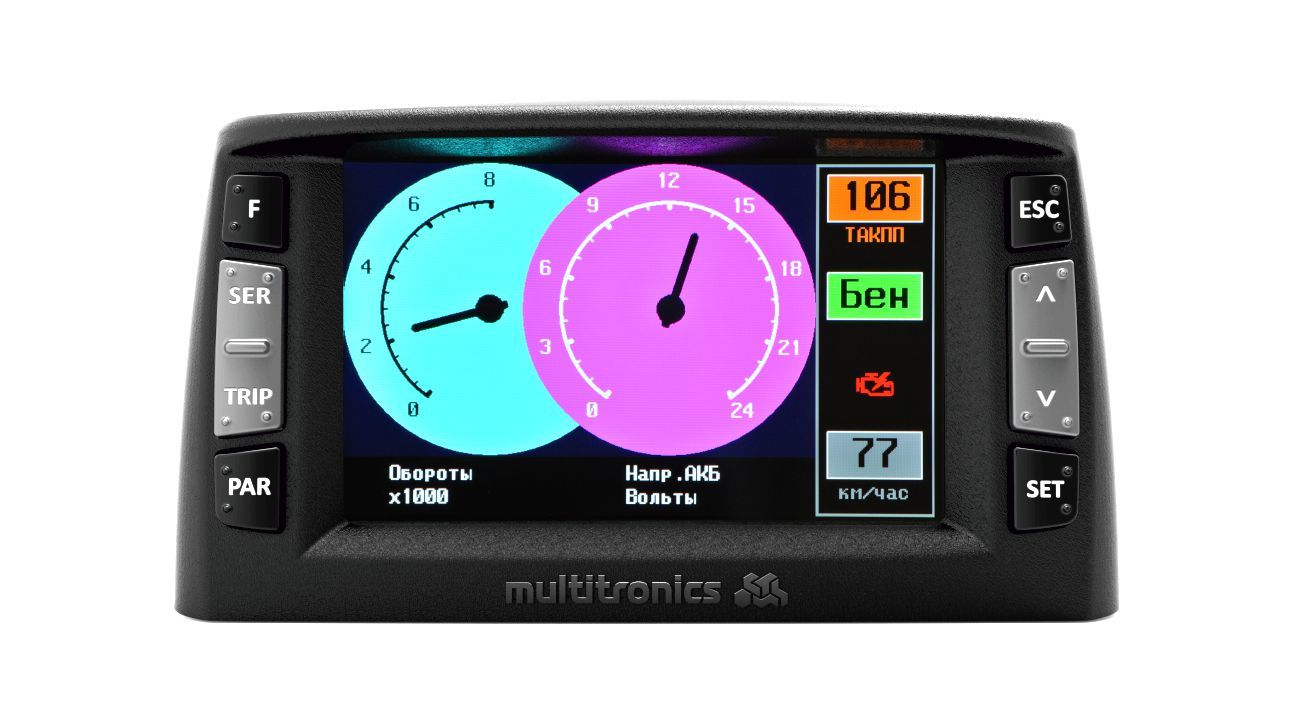

Цветной дисплей

Цветной высококонтрастный TFT-IPS дисплей 4.3" разрешением 480х800 и рабочей температурой от -20 градусов. Цветовое оформление дисплеев может быть настроено пользователем индивидуально (по RGB каналам). Четыре предустановленные цветовые схемы с быстрым переключением.

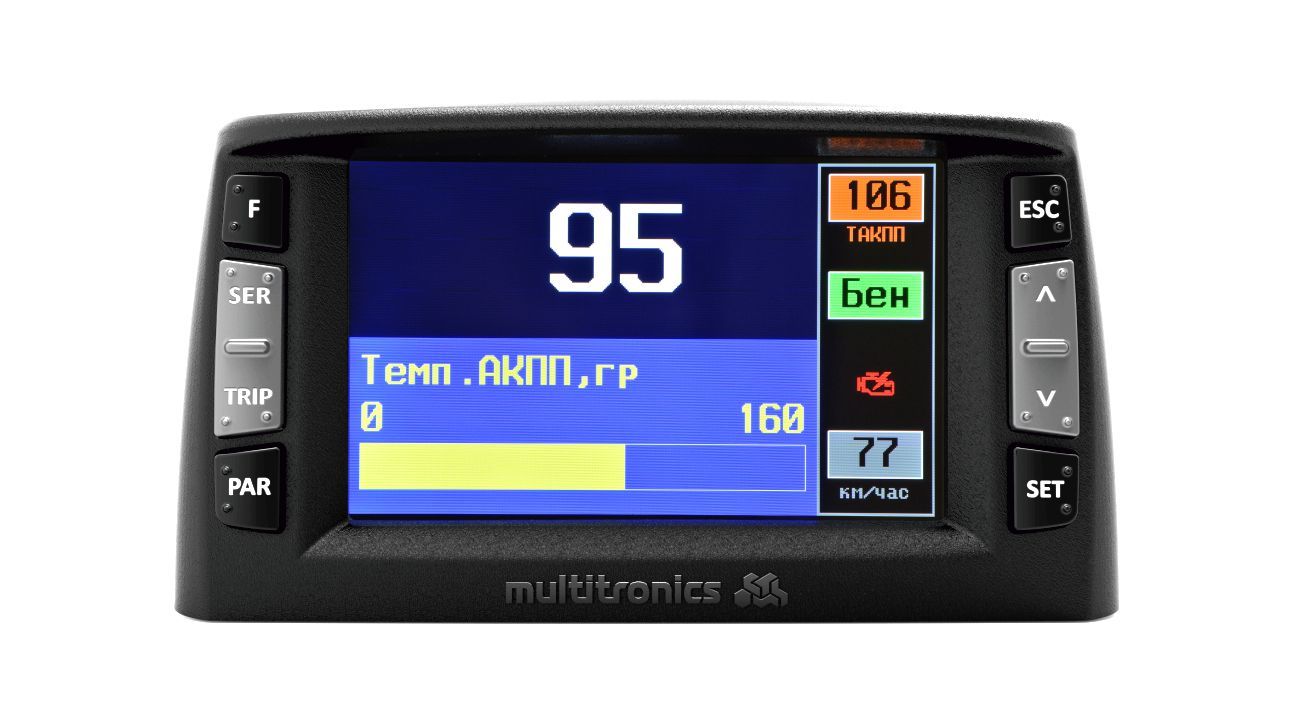

Дополнительная статусная информация

Сбоку на дисплее выводится статусная информация:

последнее предупреждении о наличии аварийной ситуации

текущий виде топлива (для двухтопливных автомобилей)

наличие ошибок системы управления двигателем (CheckEngine)

максимальная скорость на последнем километре пути

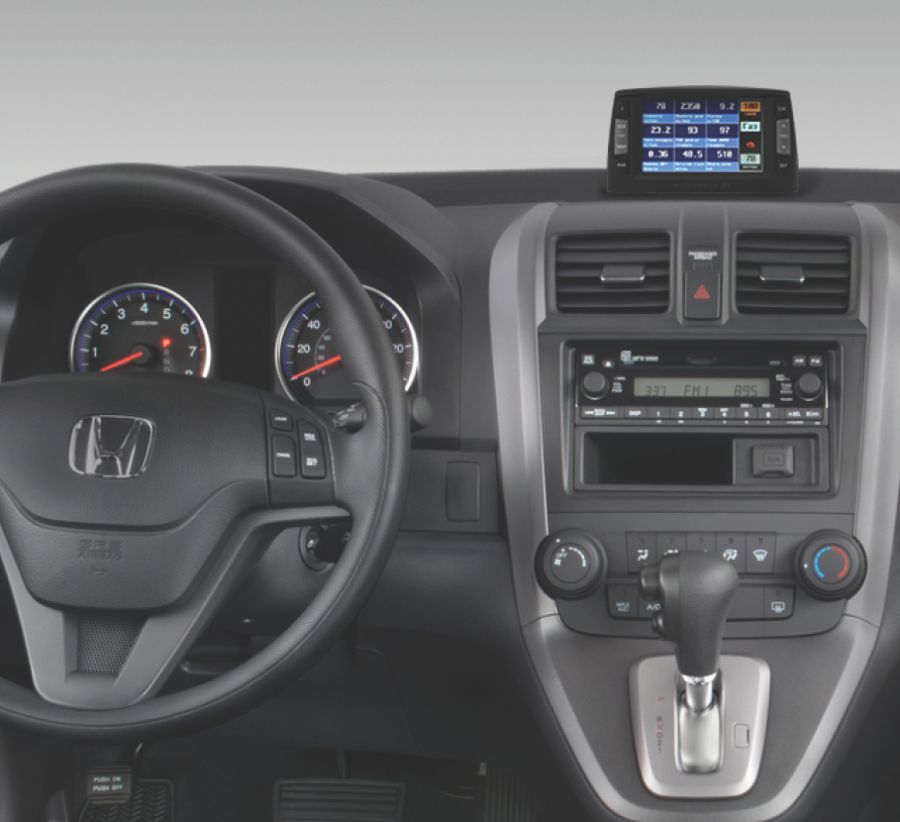

Универсальное крепление
Бортовой компьютер устанавливается на парприз ("торпедо") и обеспечивает защиту от прямого попадания солнечных лучей на дисплей с помощью противосолнечного козырька.

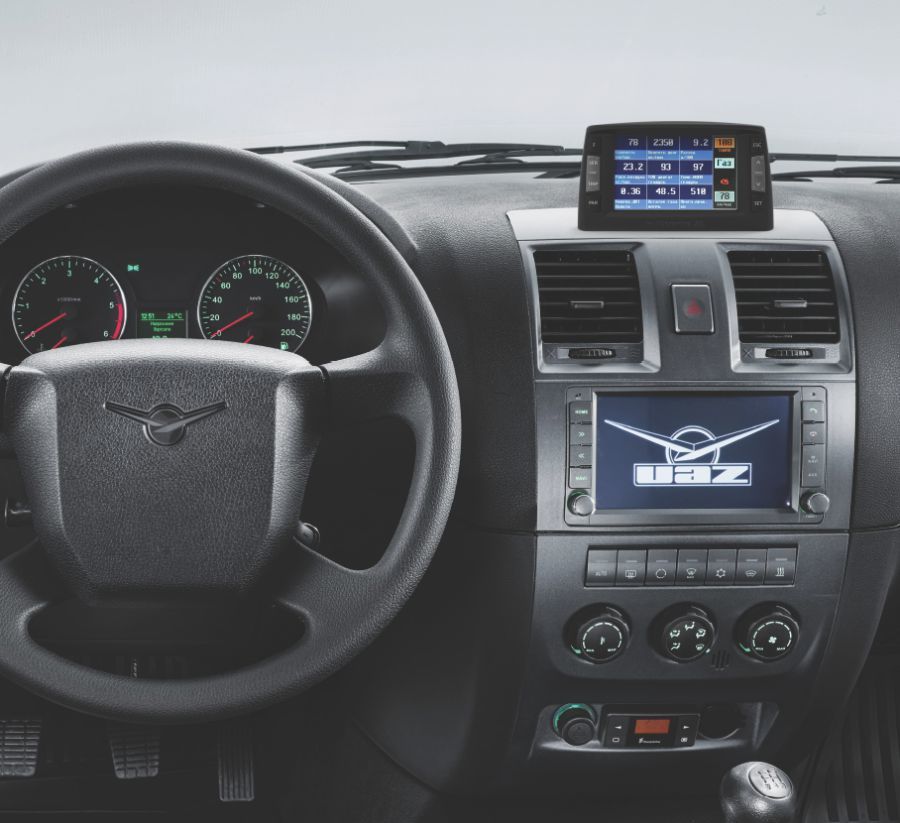

Адаптер для установки УАЗ Патриот

В комплекте с прибором, помимо универсального крепления, идет специально разработанный адаптер для установки в автомобили УАЗ Патриот (2014...2016 г.в.).

Поддержка двух баков

Multitronics C-900 подключается к двум датчикам уровня топлива и работает с ними одновременно - актуально для автомобилей УАЗ Патриот.

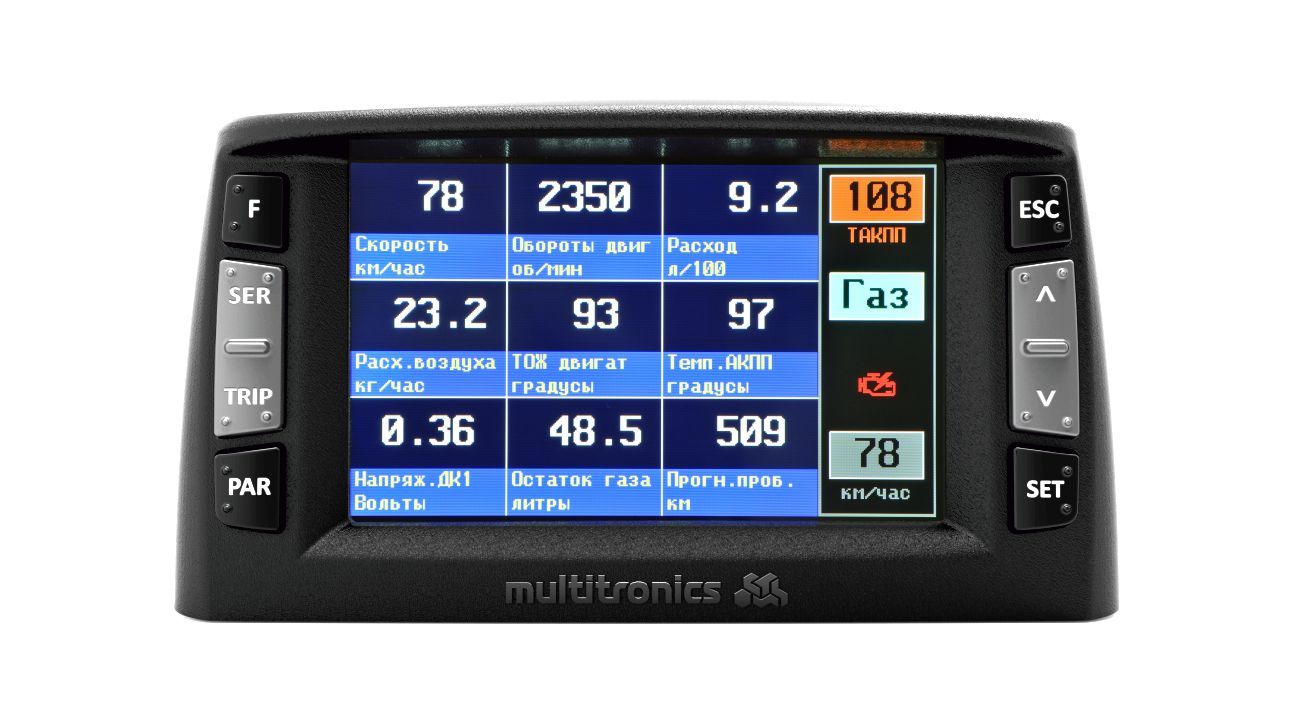

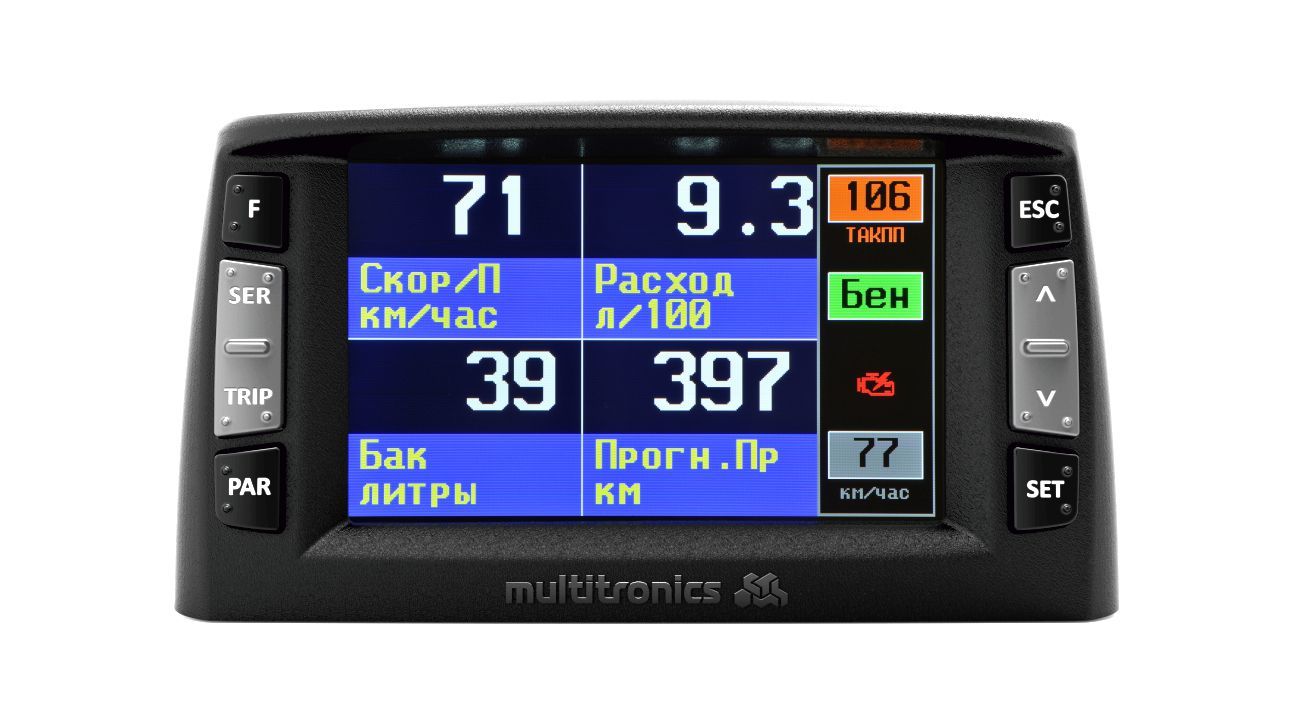

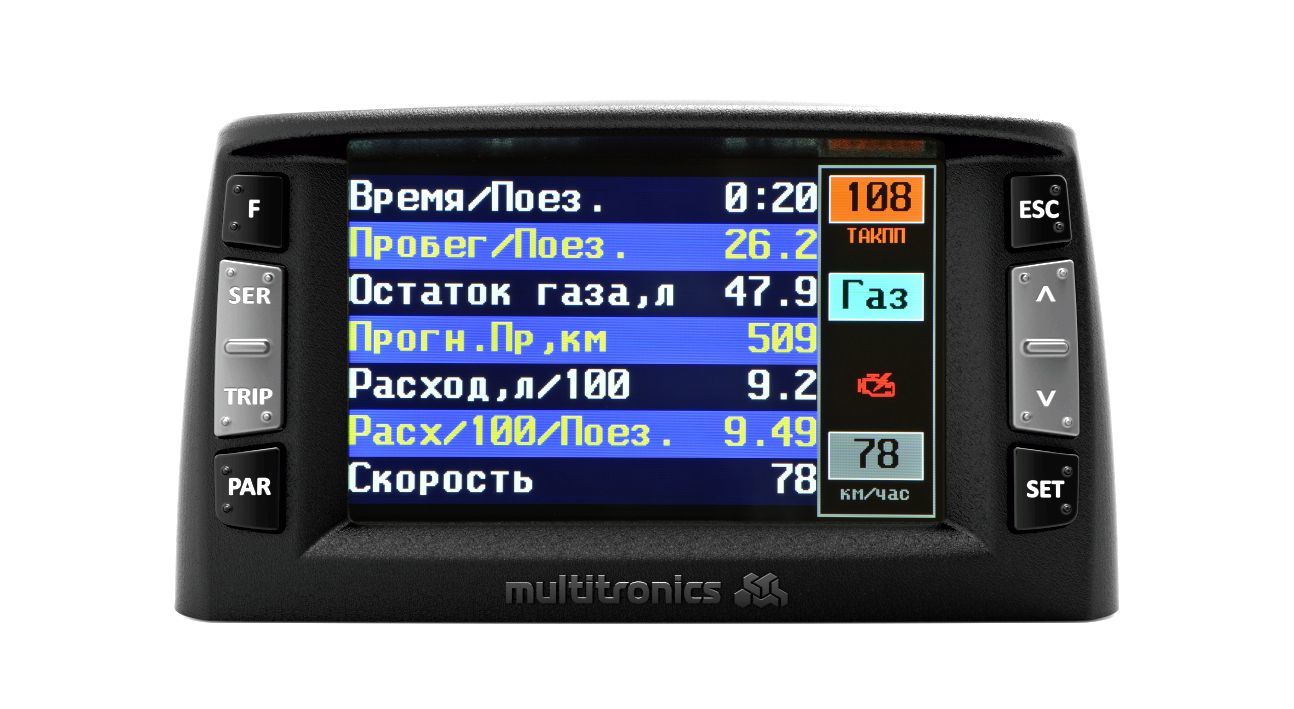

Мультидисплеи

Дисплеи х 1 параметр, 6 настраиваемых дисплея х 4 параметра, 4 настраиваемых дисплея х 7 параметров, 3 настраиваемых дисплея х 9 параметров, 8 графических настраиваемых дисплеев х 2 (или 1) параметр, 8 стрелочных настраиваемых дисплея х 2 параметра, 7 дисплеев средних параметров х 7 параметров, 2 дисплея парктроника, 4 горячих меню х 10 функций.

32-разрядный процессор

Мощный 32-разрядный процессор обеспечивает большую точность и скорость работы.

Поддержка протоколов

Бортовой компьютер поддерживает самое большое количество универсальных и оригинальных протоколов диагностики автомобилей. Это позволяет установить его практически на любой автомобиль. Даже если протокол диагностики автомобиля не поддерживается, всегда можно подключиться к датчику скорости и форсунке и задействовать большинство функций.

Расширенная диагностика

До 200 параметров диагностики ЭБУ для множества оригинальных протоколов, включая паспорт, сервисные записи ЭБУ на уровне диагностического сканера. Чтение данных стоп-кадра (до 40 параметров) при возникновении ошибки в работе системы, состояния контрольных систем автомобиля из оригинального протокола без переключения в протокол OBD-2. Диагностика не только ошибок, но и параметров АБС, электропакета и других дополнительных систем.

Простая настройка

Большую часть настроек можно редактировать и сохранять при помощи программы с обычного персонального компьютера (при подключении стандартным кабелем mini-USB).

Перенос статистики поездок на ПК

Статистика поездок может быть перенесена на персональный компьютер и импортирована в различные программы для дальнейшего анализа и ведения статистики за продолжительный период времени.

Сохранение файла конфигурации на ПК

Все настройки бортового компьютера могут быть сохранены в файл на ПК пользователя - это позволяет обмениваться конфигурационными файлами между пользователями идентичных автомобилей. Сделав все необходимые калибровки на одном автомобиле (калибровку расхода топлива, скорости, бака), готовый файл конфигурации можно передать другим пользователям аналогичных машин.

Легкая установка

Возможность подключения бортового компьютера только к колодке диагностики автомобиля (для большинства автомобилей).

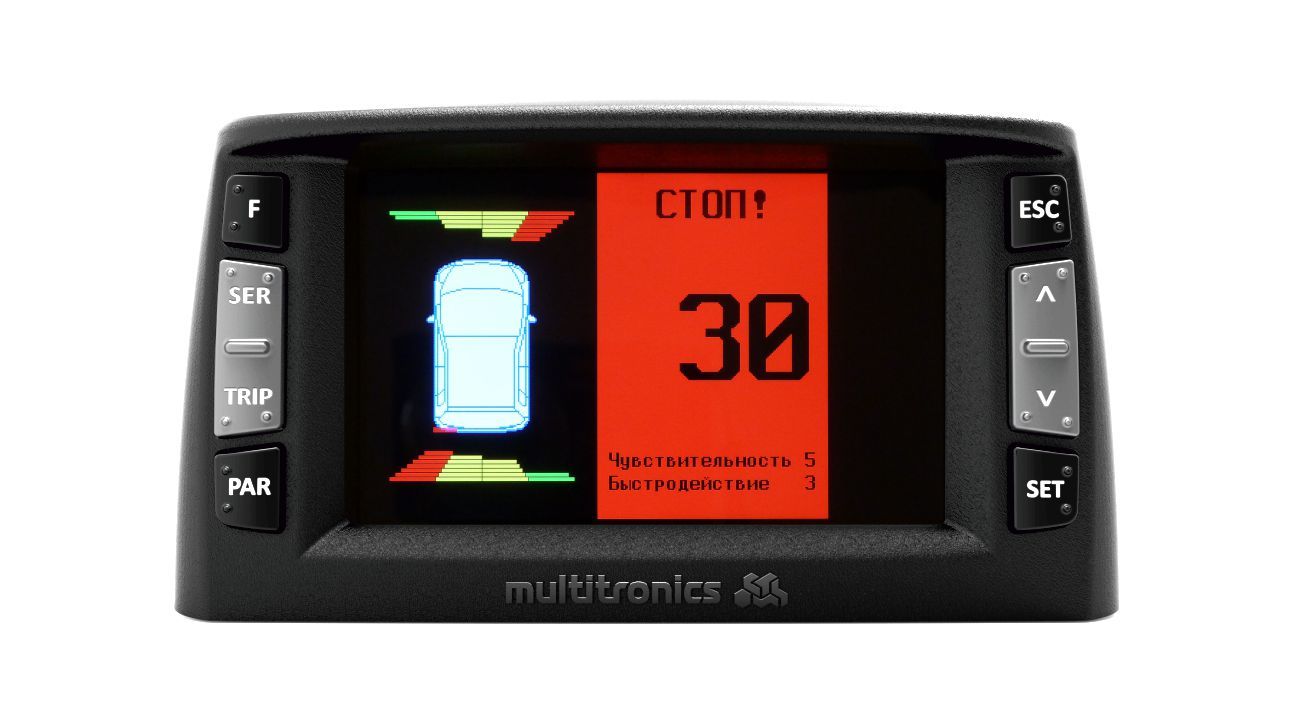

Подключение до 2-х парковочных радаров

Бортовой компьютер позволяет произвести подключение до 2-х парковочных радаров Multitronics одновременно (спереди и сзади) (рекомендуется Multitronics PU-4TC). Допускается одновременное подключение парктроников только одной модели (например совместная работа PT-4TC и PU-4TC невозможна).

Встроенный голосовой синтезатор

Голосовое сопровождение режимов, всех параметров, проговаривание их числовых значений, 21 голосовое предупреждение об авариях и выходах за пределы установок.

Проговаривание неисправности сразу при ее возникновении

При возникновении ошибки в ЭБУ автомобиля бортовой компьютер не только предупредит о факте ее возникновения, но и проговорит код ошибки и ее расшифровку. Таким образом водитель сразу же будет знать, стоит ли устранять причину ошибки немедленно или можно продолжить движение.

Полностью новый программный интерфейс

“Горячие меню” (быстрый вызов "Любимых функций")

“Горячие меню” позволяют осуществить быстрый доступ к функциям, расположенным в “Дисплее установок”. Пользователь может по своему усмотрению настроить состав “Горячих меню” (до 10 функций каждое) и нажатием всего одной кнопки вызывать список функций и настроек, находящихся в различных местах “Дисплея установок”. Существует четыре независимых “Горячих меню” для дисплеев Параметры, Средние, Таксометр и Парковка.

Журналы поездок и заправок

Журналы средних параметров на 20 поездок и 20 заправок.

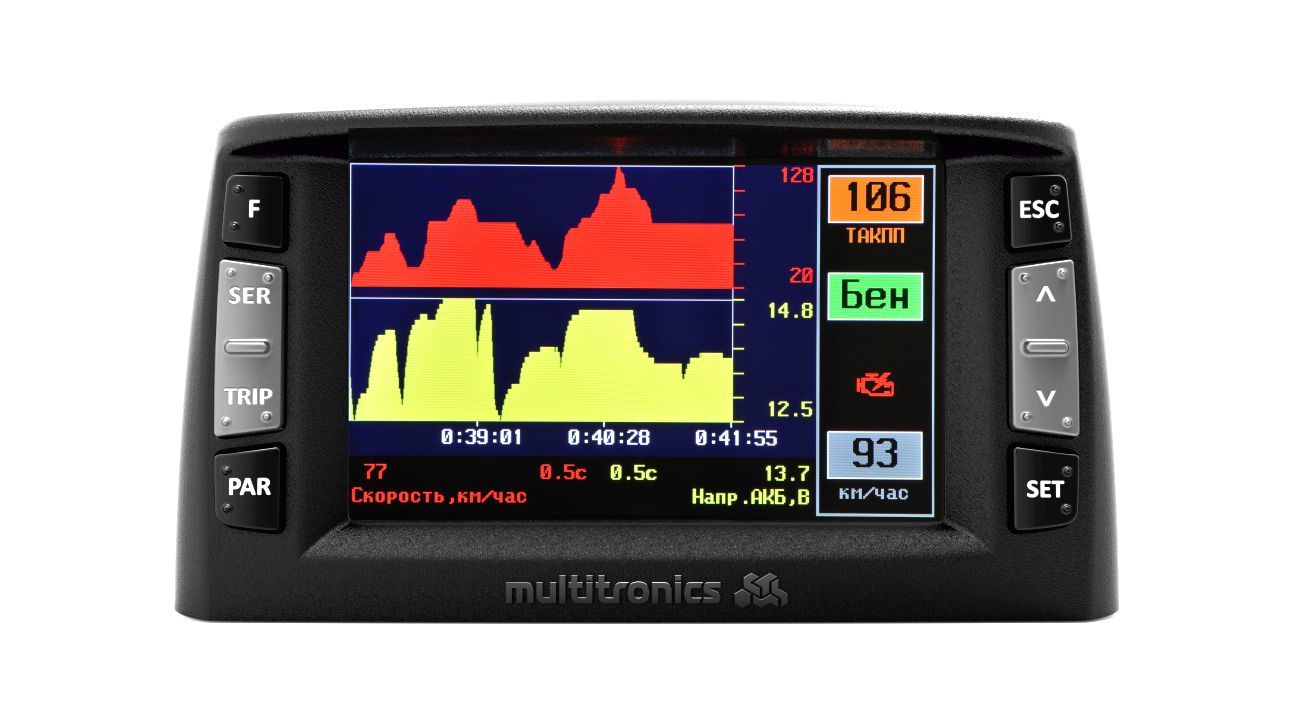

“Обратный отсчет”

На экране компьютера возможно одновременное отображение до двух графиков мгновенных параметров. С помощью функции “Обратный отсчет” можно перемещаться по графикам (по оси времени, 259 отсчетов) и определять численные значения параметров в “прошлом времени”, а также сравнивать их между собой.

“Контроль качества топлива”

С высокой точностью отслеживается изменение расхода топлива или длительности впрыска. При изменении выводится предупреждение и числовое значение ухудшения / улучшения качества топлива (в процентах к эталону).

“Эконометр”

Позволяет устанавливать значение пробега на остатке топлива в баке и контролировать стиль поездки (расход топлива). На основании установленного пробега, средней скорости и расчетного расхода топлива, эконометр указывает время прибытия и отклонение от установленного пробега.

“Габариты” / “Газовое оборудование”

Бортовой компьютер предупредит как о невключенном ближнем свете при начале поездки, так и о невыключенных габаритах после окончания поездки. Возможно использование бортового компьютера совместно с газовым оборудованием: максимально точный расчет расхода топлива с учетом отдельной поправки для газа.

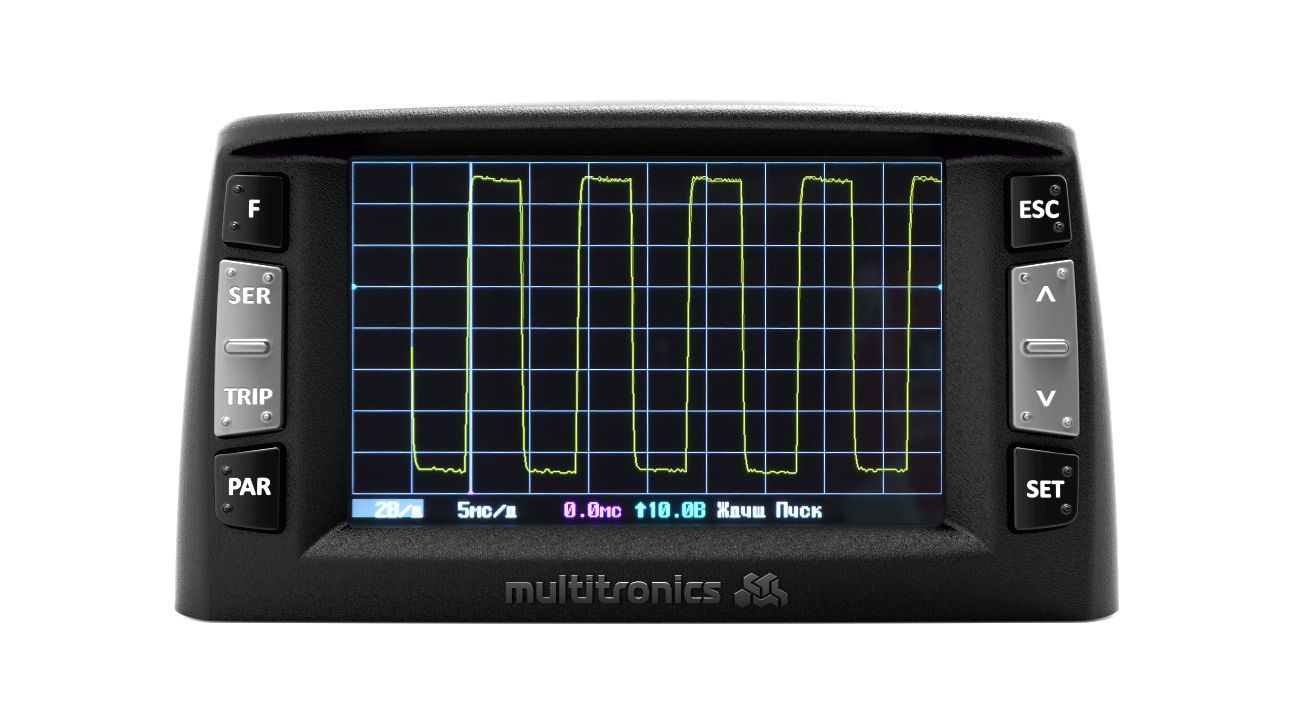

"Осциллограф"

Бортовой компьютер может работать в качестве осциллографа (при подключении опционального кабеля "Multitronics ШП-2"): наблюдение и анализ сигналов различных датчиков и цепей а/м непосредственно на экране компьютера, сохранение и перенос осциллограм на персональный компьютер. Сравнив записанный сигнал с эталонным, вы получаете дополнительную возможность диагностики узлов автомобиля в случае сложно диагностируемых неисправностей: износ, заклинивание, замыкание, плохой контакт и т.д. По своим возможностям “Осциллограф” максимально приближен к настольным решениям: имеется возможность управлять разверткой, триггером, измерять временные интервалы, оценивать амплитуды сигналов.

Обновление через интернет

Бортовой компьютер поддерживает самостоятельное обновление программного обеспечения с помощью встроенного разъема mini-USB с возможностью запоминания и переноса настроек в новые версии.

Основные функции бортового компьютера

Расчет расхода топлива
Чтение параметров ЭБУ двигателя
Чтение параметров периферийных систем (ABS, SRS и т.д.)
Ведение статистики поездок
Предупреждение о критических значениях параметров
Чтение и сброс кодов неисправностей систем автомобиля
Напоминания о необходимости проведения технического обслукживания
Журнал ошибок
Журнал предупрежений
Журнал средних параметров

Возможности бортового компьютера

Боковая информационная панель (статусная информация)
Режим "Газ / Бензин"
Сушка свечей
Принудительное включение вентилятора охлаждения двигателя
Отображение максимальной скорости на последнем километре пути
Время разгона до скорости
Время торможения со скорости
Журнал скорости на последнем километре пути
Осциллограф
Эконометр
Таксометр
Контроль качества топлива
Самописец параметров с функцией "Обратный отсчет"
Настраиваемые наборы параметров на экране (мультидисплеи)
Отображение буксующих колес
Самостоятельное обновление ПО разъем mini-USB
Настройка, сохранение, перенос установок

Диагностические функции бортового компьютера

Отображаемые параметры: базовые / стандартные / расширенные
Чтение параметров дополнительных систем
Чтение и сброс ошибок ЭБУ
Сброс адаптаций ЭБУ
Чтение и сброс ошибок дополнительных систем
Чтение и сброс ошибок АКПП
Чтение данных стоп-кадра ЭБУ
Чтение данных состояния систем
Чтение сервисных записей ЭБУ

Работа с АКПП

Отображение температуры охлаждающей жидкости АКПП
Предупреждение о перегреве АКПП
Чтение и сброс ошибок модуля управления АКПП
Отображение параметров АКПП
Чтение и сброс счетчика старения масла

Ведение статистики (усреднение параметров)

средние за поездку
средние суточные
средние за заправку
средние накопительные
средние в пробках
средние без пробок
средние газ / бензин

Настройки бортового компьютера

Выбор диагностического протокола
Корректировка расхода топлива
Корректировка скорости и пробега
Установка объема бака
Калибровка бака
Установка границ параметров
Источник показаний оборотов форсунка / ЭБУ
Источник показаний скорости ЭБУ / датчик скорости
Источник показаний расхода топлива (бензин, дизель) ЭБУ / форсунка
Источник показаний расхода топлива (газ) форсунка / ЭБУ
Источник переключения режима "Газ / Бензин"
ЭБУ / датчик скорости / зажигание / габариты
Источник данных об остатке топлива в баке расчетный (ручной ввод) / датчик уровня топлива / ЭБУ
Настройка типа озвучивания предупреждений об аварийных ситуациях
Настройка периода оповещения об аварийных событиях
Установка даты и времени вручную
Установка пробега до прохождения ТО
Установка стоимости владения автомобилем
Установка стоимости показателей таксометра
Настройка парктроников Multitronics

Подключения к внешним источникам

датчик скорости
форсунка
зажигание
габаритные огни
датчик уровня топлива
поддержка двух датчиков уровня топлива (а/м с двумя баками)
внешний датчик температуры воздуха 1 шт.

Спецификация бортового компьютера

Тип дисплея цветной IPS-дисплей 4,3" 480*800 (символы, графики, стрелки)
Тип двигателя впрысковый бензиновый /

Способ крепления

на парприз («торпедо») с противосолнечным козырьком
Быстросъемное крепление

Место установки

УАЗ Патриот / Газель Бизнес / универсальный
Звуковое/голосовое сопровождение голосовой синтезатор + зуммер
Способ подключения простое подключение (в колодку диагностики)

Напряжение питания +12В
Средний потребляемый ток в рабочем режиме не более 0,35А
Средний потребляемый ток в дежурном режиме не более 0,03А
Рабочая температура окружающего воздуха -20°С...+45°С
Температура транспортирования и хранения -40°С...+60°С

Дискретность представления информации

обороты вращения двигателя (дискретность) 1...40 об/мин
расход топлива (дискретность) 0,1 л
уровень топлива в баке (дискретность) 0,1 л
скорость (дискретность) 1 км/ч
напряжение АКБ (дискретность) 0,1В
температура (дискретность) 1°С
расстояние (дискретность) 0,1 км
напряжение на датчике уровня топлива (дискретность) 0,01 В
Опции

Подключение парктроников Multitronics до 2-х парктроников (спереди и сзади)
Совместимые модели парктроников PU-4TC / PT-4TC
Совместимые аксессуары ШП-2
Универсальные протоколы OBD-2 / EOBD

ISO 15765-4 CAN CAN
ISO 9141 / ISO 14230 OBD2S / OBD2Q / OBD2P
SAE J1850 VPW J1850
SAE J1939 J1939

Оригинальные протоколы иномарок

Audi, Seat, Skoda, Volkswagen VAG CE / VAG 1...12 / VAG 13...14
Chery Tiggo, GreatWall Hover, BYD F3 и др.
Chevrolet (Aveo, Lacetti, Rezzo, Lanos); Daewoo Nexia
Daewoo (Lanos, Nexia, Nubira, Leganza)
Daihatsu
Ford (Focus II, C-Max I, Kuga I)
GreatWall (Safe, Deer и др.)
Honda
Hyundai Sonata V (EF new)
Mitsubishi Mitsu 1...5
Nissan до 2000 г.в.
Nissan после 2000 г.в.
Opel
Renault (Logan, Sandero, Symbol, Kangoo)
SsangYong (дизель)
SsangYong (бензин)
Subaru
Suzuki Escudo, Vitara
Toyota, до 1998 г.в. TOBD1
Toyota, 1998...2003 г.в. Toyota
Toyota, 2004... г.в. CAN Toyota
Toyota, некоторые модели

ЭБУ автомобилей ВАЗ

Январь 5.1; Bosch 1.5.4(N); VS5.1 Ителма; Январь 7.2(+) Январь
Bosch MP7.0 Bosch M7.0
Bosch М7.9.7 (+); М73 Bosch М7.9.7
Итэлма М74; Bosch ME17.9.7; Итэлма М75 М74
М74 CAN M74CAN
М86 Итэлма
Siemens EMS3125
Siemens EMS3132

ЭБУ автомобилей УАЗ

Микас 5.4, 7.1, 7.2; СОАТЭ 301, 302, 309; Ителма VS5.6 Микас
Bosch ME 17.9.7 UAZ1797
Bosch М17.9.71 E5 VS35 УАЗ 17971Е5
Bosch EDC16C39
Bosch EDC16C39-6.H1

ЭБУ автомобилей ГАЗ

Микас 5.4, 7.1, 7.2; СОАТЭ 301, 302, 309; Ителма VS5.6 Микас
Ителма VS8; Микас 11
Микас 11ET; Микас 11CR
Микас 10.3; Микас 12.3 Микас 10.3
Микас 12 (двухтопливный)
Cummins ISF2.8s3129T J1939
Motorola
ЭБУ других автомобилей

Микас 7.6, Микас 10.3 Микас 7.6
АБИТ 10/11 Корвет 10/11Корвет

Дополнительные системы ВАЗ

АПС-4, АПС-6.1, АПС-6.1Люкс
Отопитель/Климат
климатическая установка Visteon
ЭМУР Калуга, Махачкала, Mando
СНПБ (подушки)
СНПБ Ш-Н (подушки)
Takata (подушки)
Электропакет Приора, Норма, Люкс
Электропакет Гранта
МДВ Калина Люкс
блок управления стеклоочистителем Lada Priora
Bosch ABS 8 / 9
Bosch ABS / ESP 9; Bosch ESP9
АКПП Jatco AY-K3
АКПП AMT ZF 2180
ABS Largus
Веста приборная панель
ЭП Largus
Подушки Нива TRW
Подушки Нива Siemens
Веста ABS9
Веста подушки Takata
Веста ЭМУР
Веста ЭП BCM
Веста ЭП EMM
X-Ray ABS 9.1
X-Ray EPS
X-Ray приборная панель
X-Ray ЭП BCM
X-Ray подушки

Дополнительные системы УАЗ

ABS 8 / 9; ABS 9У
Электропакет УАЗ
Электропак. УАЗ 1
Пульт клим.уст.УАЗ
UAZ AWD Dymos, UAZ AWD Dymos2

Дополнительные системы ГАЗ

ABS 5.3
Дополнительные системы FORD (для платформы Ford C1)

ABS Ford
АКПП Ford
HEC (приборка) Ford
ЭГУР Ford
HCM (фары) Ford
FACM (впрыск) Ford
AWD Ford

Диагностика АКПП (температура масла, чтение и сброс ошибок и т.д.)

Chevrolet Captiva (C100 / C140), Aveo (T300), Cruze (J300), Epica (V250), Orlando (J309) (АКПП)
GreatWall Hover H5 (АКПП)
Hyundai (АКПП)
Kia (АКПП)
Lada (АКПП)
Mazda 3, 6 и др. (АКПП)
Mitsubishi Outlander (2012-...) (CVT)
Mitsubishi Outlander 3.0 (2012-...) (АКПП)
Mitsubishi Pajero Sport (АКПП)
Mitsubishi Pajero 4 (АКПП)
Nissan Murano (Z50, Z51), Teana (J31, J32), Qashqai (+2) (J10), X-Trail (T31) (CVT)
Nissan X-Trail T31 (дизель) (АКПП)
Renault Koleos, Duster (АКПП)
SsangYong Actyon (Sport), Kyron, Rexton (АКПП)

Чтение температуры масла АКПП (без диагностики)

Chevrolet Lacetti (J200) (АКПП)
Infinity QX56, Nissan Patrol Y62 (АКПП)
Jeep Wrangler JK (АКПП)
Toyota до 2009 и после 2010 г.в. (АКПП)

Для электронных блоков управления двигателем (ЭБУ) автомобилей доступен следующий функционал:

- чтение и сброс кодов неисправностей;
- чтение и отображение основных параметров;
- чтение и отображение расширенных параметров;
- для некоторых систем, перечень систем и список параметров находится во вкладке "Параметры - Доп. параметры ЭБУ" - только в расширенной версии ПО

• Параметры ЭБУ двигателя

  Все параметры, выводимые на дисплей бортового компьютера, могут быть разделены на несколько групп


  - базовые параметры;
  - стандартные параметры ЭБУ;
  - дополнительные параметры ЭБУ.




  Базовые параметры:

  Показатели, считываемые бортовым компьютером с датчиков, как правило не считываются с электронного блока управления.

  Базовые параметры одинаковы для всех протоколов диагностики. Отображаются в «Дисплеях пользователя».



  Стандартные параметры ЭБУ:

  Показатели, считываемые из электронного блока управления двигателем.

  Отображаются в «Дисплеях пользователя»



  Дополнительные параметры ЭБУ:

  Показатели, считываемые из электронного блока управления двигателем — служат для углубленной диагностики электронных систем управления автомобиля.

  Отображаются в «Дисплее техобслуживания» в разделе расширенной диагностики.

  В «Дисплеях пользователя» отображение параметров из этого списка не производится.



  ---

  Для дополнительных систем автомобилей доступен следующий функционал:

  - чтение и сброс кодов неисправностей - для всех перечисленных систем
  - чтение и отображение параметров - для некоторых систем, перечень систем и список параметров находится во вкладке "Параметры - Параметры доп. систем" - только в расширенной версии ПО

  Параметры дополнительных систем

  Параметры дополнительных систем (ABS, АКПП и т. д.) автомобилей отображаются в «Дисплее техобслуживания» в разделе диагностики выбранной системы.

  В «Дисплеях пользователя» отображение параметров из этого списка не производится.
