Гарант Блок Люкс 318 для LADA 4x4 /2006-2010/ ГУР Рулевой вал ф18мм

Узнай как купить ГАРАНТ по СПЕЦЦЕНЕ!!!

Почему блокираторы на рулевой вал Гарант приобретают и устанавливают именно у нас?

• Мы обеспечиваем быструю и бесплатную доставку блокиратора ГАРАНТ по всей России.
• Мы осуществляем установку блокиратора ГАРАНТ как в техцентре, так и с бесплатным выездом к Вашему автомобилю.
• Мы являемся официальным дистрибьютором противоугонных замков ГАРАНТ. Только оригинальная продукция.
• Мы работаем напрямую от производителя и обеспечиваем Вам самую низкую цену. Вы экономите!
• Огромный опыт по установке. Установка блокиратора ГАРАНТ в Вашем присутствии.
• При установке у нас блокиратора ГАРАНТ, гарантия на Ваш автомобиль сохраняется!
• Мы являемся сертифицированным центром и выдаем полный пакет документов.
• Устанавливая блокиратор ГАРАНТ у нас Вы можете сэкономить при оформлении полиса КАСКО до 20% в ряде страховых компаний.

Противоугонный механический замок "ГАРАНТ БЛОК" выпускается фирмой ФЛИМ с 1995 года. Охватывает почти весь модельный ряд отечественных автомобилей и некоторые модели автомобилей иностранного производства. Пользуется заслуженной популярностью среди автолюбителей благодаря оптимальному соотношению цены и качества.

Надежность

Надежную защиту Вашего автомобиля обеспечивают несколько заложенных в конструкции "ГАРАНТА" особенностей:

• затрудненный доступ к месту установки замка и тем более невозможность работы там каким-либо слесарным инструментом или "болгаркой", из-за ограниченности свободного пространства;
• особенности конструкции корпуса замка и положения стопора, исключающие доступ к соединительным винтам корпуса;
• закаленная нижняя часть муфты твердостью свыше HRC 50, а также специально установленные вращающийся защитный стакан и шайба, не дающие возможности высверливания механизма;
• высокая секретность дискового механизма замка, имеющая 1 000 000 возможных комбинаций ключа.

Безопасность

"ГАРАНТ" отличается от подобных устройств абсолютной безопасностью в эксплуатации. Стопор перед началом движения автомобиля снимается, благодаря этому в рулевом механизме не остается ничего препятствующего его нормальной работе и способного послужить причиной самопроизвольной блокировки руля во время движения. Для безотказной работы замка необходимо ежеквартально смазывать замковый механизм и защелку проникающей смазкой типа WD-40, беречь от ударов, пыли, грязи и влаги.

Устройство

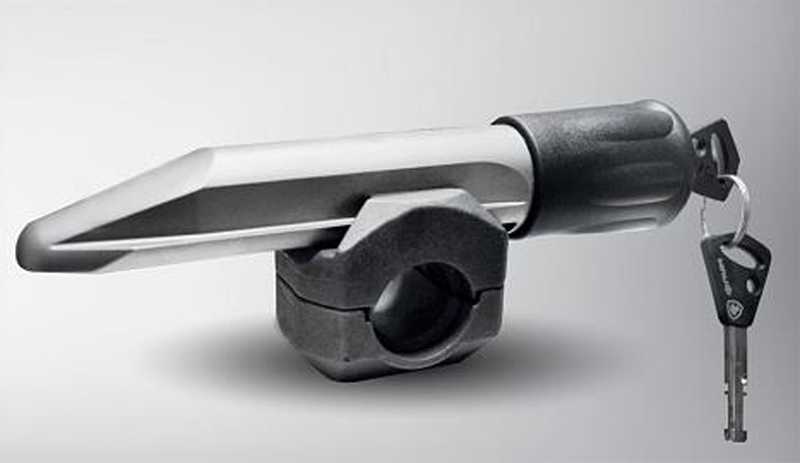

ПМЗ "ГАРАНТ" (рис.1) состоит из стопора (1), со встроенным дисковым замковым механизмом (2) и автоматической защелкой (3), муфты (4), состоящей из верхней и нижней крышки, соединенных при помощи винтов (5).

Порядок работы замка

1. Проверить качество работы замка: вставить ключ в замковый механизм, не прилагая усилий, провернуть его по часовой стрелке до упора. При этом замок должен разблокироваться.
2. Снять стопор с муфты, провернуть ключ в исходное положение и вынуть из замкового механизма, при этом автоматическая защелка должна выступить на 3,2-3,7 мм над поверхностью стопора.
3. Вставить стопор в паз муфты, при этом замок должен заблокироваться.
4. Повторить операцию несколько раз.

Предлагаем Вам просмотреть видеоролик (размер файла: 896 кб), наглядно демонстрирующий порядок работы замка "ГАРАНТ БЛОК" (ссылка).

Краткое описание установки

Муфта крепится в средней части рулевого вала (фото №2;3) между карданными соединениями, на нижний промежуточный вал, вплотную к месту стыка верхнего промежуточного вала с нижним, под кожухом закрывающим рулевой вал (фото №1), в зоне между педалями тормоза и сцепления. Стопор вставляется со стороны накладки педали тормоза (фото №5) в продольном направлении (расположение паза муфты: слева). Конусообразная часть стопора фиксируется около левой стенки туннеля рулевого вала. Угловой сектор поворота рулевого колеса (амплитуда) при разблокированном штатном замке ~90 град. При повороте рулевого колеса вправо, конусообразная часть стопора упирается в левую стенку туннеля (в отбортовку металлического кронштейна) рулевого вала (фото №6), при повороте рулевого колеса влево, рукоятка стопора упирается в правую стенку туннеля (фото №7).

Примечание

• конусообразная часть и рукоятка стопора исключают полный оборот рулевого вала.
• провод «массы» обвитый вокруг вала пропустить вдоль лыски вала (фото №2;3) и обжать муфтой или пропустить поверх нижней крышки муфты и с обеих сторон муфты закрепить к валу изоляционной лентой (изолентой).
• окончательная затяжка четырех винтов М8 допускается моментом от 3,5 кгс м до 4,0 кгс м (последовательно по диагонали).
• необходимо доработать (подрезать) пластмассовый кожух (фото №1;4), доработка не показана.
• рекомендация №1 - если автомобиль оборудован сиденьями от автомобиля «ВАЗ-2108», то рекомендуется установить футляр с левой стороны водительского сиденья двумя винтами к лицевой наружной облицовке сиденья в отверстия штатных болтов. В противном футляр крепится с правой стороны консоли (предварительно демонтировав ее) со стороны переднего пассажирского сиденья двумя винтами с гайками, или без демонтажа обивки пластмассовыми фиксаторами и автомобильным двухсторонним скотчем. При установке футляра учитывать крайние положения регулируемого переднего пассажирского сиденья по длине (РППС/Д) и крайнее положение дверцы (в положении «открыто») вещевого ящика (бардачка).

Фотографии установки

Размеры данного блокиратора, мм.

Схема размеров муфты и стопора для замков серии Гарант Блок.

Определяющий размер для установки замка - это размер обжимного отверстия муфты, стопор подбирается индивидуально для каждого автомобиля с учетом комплектации и сборки. Представленный модельный ряд замков является примером типичного подбора муфты и стопора.

Схема размеров муфты и стопора для замков серии Гарант Блок.

d - диаметр рулевого вала

R - радиус окружности в которую вписана муфта

L - полная длина стопора

b - длина выступающей части стопора

S - растояние от оси вала до стопора

Гарантия

К настоящему времени название "Гарант" стало нарицательным для целого класса замков. С 1 ноября 2007 года гарантийный срок на основную продукцию ООО "ФЛИМ" увеличился с 3-х до 5-х лет. Таким образом, период гарантийного обслуживания на механические системы "Гарант Блок" составляет 5 лет с даты продажи, но не более 5,5 лет с даты производства.

Столь существенное увеличение гарантийного периода является следствием комплексного подхода к обеспечению качества, системной работы с поставщиками и партнерами. Это шаг, к которому компания шла несколько лет. В нашем понимании пятилетняя гарантия - уровень доступный единицам, это ступень, отделяющая лидера от остальных производителей.
