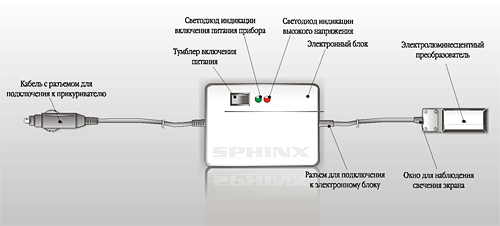

Электролюминесцентный визуализатор идентификационных номеров «Элвин»

Основные технические характеристики

• максимальный фиксированный зазор за счет непроводящего покрытия — 0,3 мм;
• разрешающая способность равна толщине покрытия;
• питание индикатора осуществляется от бортовой батареи аккумуляторов 12В или сетевого адаптера;
• средний ток, потребляемый прибором от источника питания — 100мА,
• время установления рабочего режима после включения прибора не превышает 10 секунд;
• время непрерывной работы не ограничено;
• прибор устойчиво работает при следующих условиях:
  • температура воздуха от +20°С до +40°С;
  • относительная влажность воздуха 80% при +25°С;
  • атмосферное давление от 84 до 106,5кПа.

Достоинства

• наглядность и оперативность проверки (вы в ту же секунду получаете результат);
• выявление признаков подделки кузовов из алюминия; (модельный ряд автомобилей AUDI и др.);
• проверка в труднодоступных местах, неограниченная площадь проверки;
• простота использования (один выключатель питания);
• мобильность, малые размеры (комплект умещается в одной руке);
• отсутствие необходимости в расходных материалах;
• широкий диапазон рабочих температур;
• надежность, эргономичность.

Принцип действия

Принцип действия прибора основан на создании межу прозрачным электродом и обследуемой поверхностью изделия из электропроводящего материала переменного электрического поля. Среднее значение напряженности поля определяется толщиной диэлектрического покрытия на изделии и обеспечивает фоновый уровень яркости свечения слоя электролюминофора, размещенного между прозрачным электродом и обследуемой поверхностью.

В точках поверхности, где происходит поднятие рельефа, напряженность электрического поля возрастает, что вызывает увеличение яркости свечения электролюминофора, и наоборот: понижение рельефа приводит к уменьшению яркости свечения, вплоть до полного его исчезновения. Таким образом, изображение учетного номера на кузове автомобиля будет выглядеть в виде темных цифр на фоне светящегося экрана.

Методика работы с прибором определяется принципом его действия и позволяет выявлять зашпаклеванные места маркировочной площадки и элементы символов первичной (подлинной) заводской маркировки. Кроме того, прибором могут быть обнаружены следы механической обработки металла (уничтожения первичной маркировки) такие как: следы абразива, зачеканивание и. т. д., а также следы сварных швов при вваривании поддельной части детали с маркировочной площадкой.

Для обследования участков маркировочной площадки электролюминесцентный преобразователь следует разместить на плоскости панели с нанесенной маркировкой. Далее следует сравнить маркировку, видимую непосредственно, с изображением на электролюминесцентном экране. Наличие дополнительных темных линий на светящемся экране свидетельствует о наличии скрытых элементов маркировки.

Изменения толщины лакокрасочного покрытия на обследуемом изделии приводит к изменению яркости свечения электролюминесцентного экрана. Уменьшение толщины вызывает увеличение яркости, а увеличение толщины уменьшение яркости свечения. Граница между участками поверхности с различной толщиной покрытия будет выглядеть на экране как граница межу участками с разной яркостью свечения.

В комплект прибора входит контрольный образец для проверки работоспособности индикатора. Он выполнен по технологии производства печатных плат и имитирует возможные варианты подделки учетных номеров. При установке преобразователя на отдельные элементы маркировки на экране можно увидеть скрытые элементы маркировки. В верхней части рисунка приведена видимая маркировка, а в нижней — скрытая.
