Бopтовой компьютер Multitronics UX-7

О компании Multitronics

Multitronics занимается разработкой и производством автомобильной электроники для автовладельцев и автосервисов с 1987 года. Спектр выпускаемой продукции охватывает не только сектор отечественных автомобилей, но и иномарки. Он включает в себя: маршрутные бортовые компьютеры, парктроники, стробоскопы, тахометры, демонстрационные стенды. Модельный ряд производимых изделий постоянно обновляется.

За время работы компанией наработан обширный опыт в сфере разработки и производства автомобильной электроники, позволяющий удовлетворять самые взыскательные запросы клиентов.

В настоящее время компания является обладателем 4 патентов на изобретения, 15 патентов на полезную модель и 12 патентов на промышленный образец, что свидетельствует о лидирующих позициях компании в своей сфере деятельности.

Прямые поставки оригинальной продукции ведущих заводов-изготовителей электронных компонентов гарантируют высокое качество товаров и позволяют обеспечить самый широкий ассортимент и оптимальные цены. Гарантией высочайшего качества продукции Multitronics являются сертификаты соответствия действующим российским стандартам.

Успешная деятельность компании стала возможным благодаря продуманной стратегии работы на рынке, слаженной и профессиональной работе дизайнерской, производственной, коммерческой службы, службы маркетинга, службы управления персоналом. Высокий профессионализм сотрудников ООО "МУЛЬТИТРОНИКС" позволили компании завоевать доверие своих покупателей и партнеров.

Коротко о бopтовом компьютере Multitronics UX-7

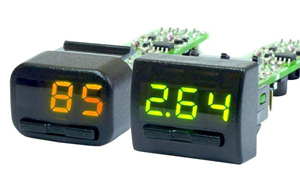

Multitronics UX-7 и светодиодный дисплей

3-значный светодиодный дисплей зеленого или оранжевого цвета с возможностью регулировки яркости "день / ночь".

16-разрядный процессор в Multitronics UX-7

Мощный 16-разрядный процессор обеспечивает большую точность и скорость работы.

2 типа крепления компьютера Multitronics UX-7

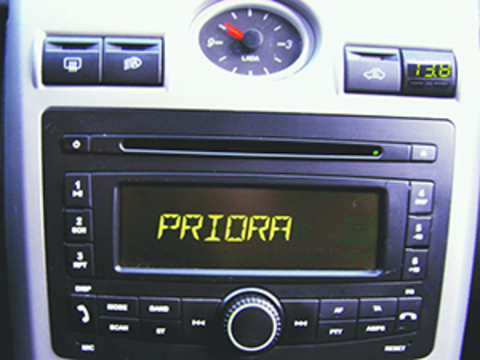

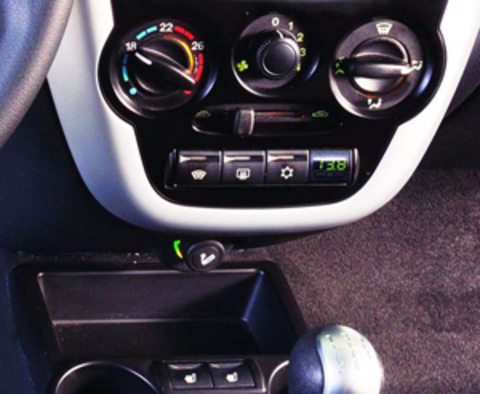

Бортовой компьютер комплектуется двумя типами съемных передних панелей, устанавливается в место свободного выключателя. Может быть установлен на следующие автомобили:

• Lada Granta.
• Лада Калина / Калина-2.
• Лада Приора / Приора-2.
• Лада 110.
• Лада Самара-2.
• Chevrolet NIVA.

А также на другие бензиновые (инжекторные) и дизельные автомобили, протоколы диагностики которых поддерживаются прибором.

Поддержка протоколов Multitronics UX-7

Поддерживается большое количество оригинальных и универсальных протоколов диагностики автомобилей. Это позволяет установить прибор не только на отечеcтвенные автомобили, но и на многие иномарки.

Multitronics UX-7 и его простая установка

Бортовой компьютер подключается только к колодке диагностики автомобиля.

Поддержка доп. систем от Multitronics UX-7

Поддерживается чтение и сброс кодов неисправностей множества дополнительных систем отечественных автомобилей (ABS, ESP и др.).

Multitronics UX-7 и предупреждение о неисправности сразу при ее возникновении

При возникновении ошибки в ЭБУ автомобиля бортовой компьютер сразу же предупредит о факте ее возникновения. Таким образом, водитель сразу же будет проинформирован о нештатной работе систем автомобиля.

Обновление Multitronics UX-7 через интернет

Бортовой компьютер поддерживает самостоятельное обновление программного обеспечения с помощью опционального кабеля “Multitronics ШП-4” либо K-Line адаптера.

Функции бopтового компьютера Multitronics UX-7

Функция - Параметры

• Обороты.
• Напряжение.
• Скорость.
• Дроссель.
• Температура двигателя.
• Расход на 100 км / в час.
• Остаток бака.
• Прогноз пробега на остатке топлива.

Функция - Средние за поездку

• Бензин за поездку.
• Пробег за поездку.
• Время в поездке.
• Средний расход за поездку.
• Средняя скорость за поездку.

Функция - Средние с момента сброса

• Бензин с момента сброса.
• Пробег с момента сброса.
• Время с момента сброса.
• Средний расход с момента сброса.
• Средняя скорость с момента сброса.

Функция - Ошибки систем / сброс ошибок

• Ошибки ЭБУ.
• Иммобилизатор АПС4-6, АПС-6.1, АПС-6.1 «Люкс».
• Отопитель САУО, климат (САУКУ).
• ЭМУР Калуга, Махачкала, Mando.
• Система надувных подушек безопасности Priora / Kalina, Chevrolet-NIVA, Takata (Granta, Kalina-2).
• Блок управления электропакетом "Приора", "Норма", "Люкс", "Гранта".
• Модуль двери водителя Калина Люкс (МДВ).
• Блок управления стеклоочистителем БУСО (Приора).
• Антиблокировочная система Bosch ABS 5.3.
• Антиблокировочная система Bosch ABS 8 / 9.
• Система стабилизации Bosch ESP9, ABS / ESP9.
• Автоматическая коробка передач "Lada-Granta" (Jatco).
• Блок электропакета УАЗ Патриот.
• Пульт климатической установки УАЗ Патриот.
• Раздаточная коробка Dymos с электронным управлением УАЗ Патриот.

Функция - Установки

• Количество залитого топлива.
• Способ расчета остатка топлива в баке: расчетный / по показаниям ЭБУ.
• Калибровка бака (нижняя точка).
• Калибровка бака (верхняя точка).
• Установка объема бака.
• Граница предупреждения превышения оборотов.
• Граница предупреждения превышения скорости.
• Граница предупреждения превышения температуры двигателя.
• Граница предупреждения пониженного напряжения.
• Граница предупреждения повышенного напряжения.
• Граница предупреждения о низком уровне топлива в баке.
• Поправка скорости.
• Поправка расхода топлива.
• Поправка напряжения.
• Температура включения вентилятора охлаждения двигателя.
• Канал включения вентилятора охлаждения двигателя.
• Запуск сушки свечей зажигания.
• Выбор протокола диагностики.
• Чувствительность виртуального замка зажигания.
• Время непрерывания поездки.

Функция - Дополнительные возможности

• Энергонезависимая память.
• Регулировка яркости дисплея.
• Возможность самостоятельного обновления ПО.
• Установка полного бака одним нажатием на кнопку.
• Возможность проведения общего сброса и возврата к заводским установкам.

Технические характеристики Multitronics UX-7:

• Напряжение питания: 9...16 В.
• Энергонезависимая память.
• Средний потребляемый ток:
   - в рабочем режиме: не более 0,15 А;
   - в дежурном режиме: не более 0,025 А.
• Дискретность представления информации (зависит от протокола):
   - расход топлива: 0,1 литра;
   - температура: 1°С;
   - обороты вращения двигателя: 1...40 об/мин;
   - напряжение АКБ: 0,1 В;
   - скорость: 1 км/час;
   - расстояние: 0,1 км;
   - уровень топлива в баке: 1 литр.
• Рабочая температура окружающего воздуха: -20°С...+45°С.
• Температура транспортирования и хранения: -40°С...+60°С.
• Цвет индикатора: оранжевый или зеленый.

Протоколы подключения

Протоколы OBD-2 / EOBD

"can" - ISO 15765-4 CAN
"939" - SAE J1939 (в частности Газель с дизельным двигателем Cummins ISF2.8s3129T)
"obd, obp" - ISO 9141 / 14230 (в некоторых случаях требуется установка перемычки между 7 и 15 контактами колодки диагностики автомобиля)

Отечественные автомобили

ВАЗ:
"1.54" - Январь 5.1; Bosch 1.5.4 (N); VS 5.1 Ителма; Январь 7.2 (+)
"Б70" - Bosch MP7.0
"797" - Bosch М7.9.7 (+); М73
"Б74" - Итэлма М74; Bosch ME17.9.7; Итэлма М75
"74с" - М74 CAN
ГАЗ, УАЗ
"11.2" - Микас 11; Ителма VS8
"11.3" - Микас 11ET; Микас 11CR
"10.3" - Микас 10.3; Микас 12.3
"U79" - Bosch ME 17.9.7
"iv" - Bosch EDC16C39 (дизельный двигатель Iveco F1A 2.3)
"Г12" - Микас 12 Э9867.3763 001-01 (с двухтопливной системой питания)
ИЖ
"Г7.6" - Микас 7.6; Микас 10.3

Дополнительные системы ВАЗ

АПС4-6, АПС6.1, АПС6.1L - иммобилайзер АПС-6, АПС-6.1, АПС-6.1 (комплектация "Люкс")
САУ - система автоматического управления отопителем / климатической установкой
Visteon - климатическая установка Visteon
Э1, Э2, Э3 - электромеханический усилитель руля (Калуга, Махачкала, Mando)
Под1, Под2, Под3 - система надувных подушек безопасности Priora / Kalina, Chevrolet-NIVA, Takata (Granta, Kalina-2)
ЭПП, ЭПН, ЭПLU, ЭПГ - блок управления электропакетом "Приора", "Норма", "Люкс", "Гранта"
дВ - модуль двери водителя "Калина Люкс"
БУСО - блок управления стеклоочистителем "Приора"
ABS 8-9 - антиблокировочная система Bosch ABS 8 / 9
ESP9, ABS/ESP9 - система стабилизации Bosch ESP9, ABS / ESP9
Jatco - автоматическая коробка передач "Lada-Granta"

Дополнительные системы ГАЗ

ABS 5.3 - антиблокировочная система Bosch ABS 5.3

Дополнительные системы УАЗ

ABS 8-9 - антиблокировочная система Bosch ABS 8 / 9
БУЭП - блок электропакета УАЗ Патриот
САУУ - пульт климатической установки УАЗ Патриот
dY - раздаточная коробка Dymos с электронным управлением

Важно! для диагностики AWD "Dymos" необходимо выключить зажигание автомобиля, начать чтение ошибок и незамедлительно включить зажигание автомобиля.
